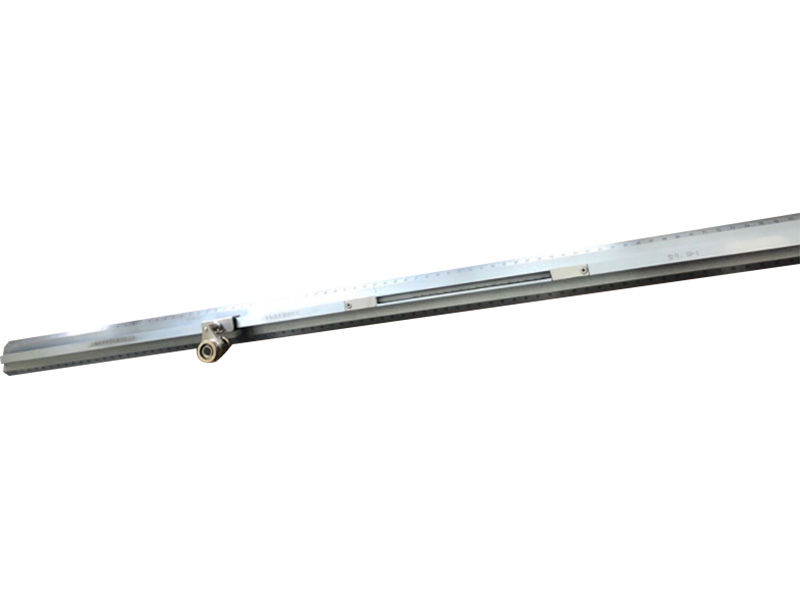

ZT-SDXW1000三等金屬線紋尺

一、    產品介紹

ZT-SDXW1000三等標準金屬線紋尺（又稱日內瓦尺）是一種帶有讀數放大鏡和溫度計的刻劃金屬直尺。在測繪作業中常用于檢查圖廓點、控制點和坐標網點間距離，在國家水準測量規范中規定作為標準尺進行檢定水準標尺之用。其它專業部門亦廣泛作為測量和計量直線距離及刻劃等使用。

三等標準金屬線紋尺作為中國自主知識產權的高科技、創新型二十一世紀新產品，集現代科技、加工全自動化制作工藝技術，采用激光刻制刻劃線、標選讀數與圖型。產品具有高準確度、高穩定性、高清晰度，刻線寬、刻線間距差值呈線性規律曲線升降，無突跳、峰谷偶然誤差值，刻線垂直標準，尺體剛度好，型變率低，平整度好，各項精度指標大幅高于2005年頒布的JJG71-2005標準，具備世界先進水平。

二、    技術參數：

   1、測量范圍:0-1000mm
   2、放大鏡放大倍數：7x/10x
   3、溫度計的分度值：0.5
   4、木（鋁）匣尺寸：長1080mm×寬74mm×高82mm
   5、全套重量：約5.5Kg
   6、米尺的分度長度：1020mm
   7、米尺的分度值：二斜面為1mm 和0.2mm
   8、米尺斜面刃邊的不直度≤0.1
   9、度儀器重量：3Kg
   10、三等線紋尺尺寸：長1050mm×寬38mm×高63mm

三、符合規程：

1．符合《JJG 71-2005 三等標準金屬線紋尺檢定規程》國家計量檢定規程。

2．符合《JJG1-1999鋼直尺尺檢定規程》國家計量檢定規程，作為標準測量計

四﹑儀器的組成

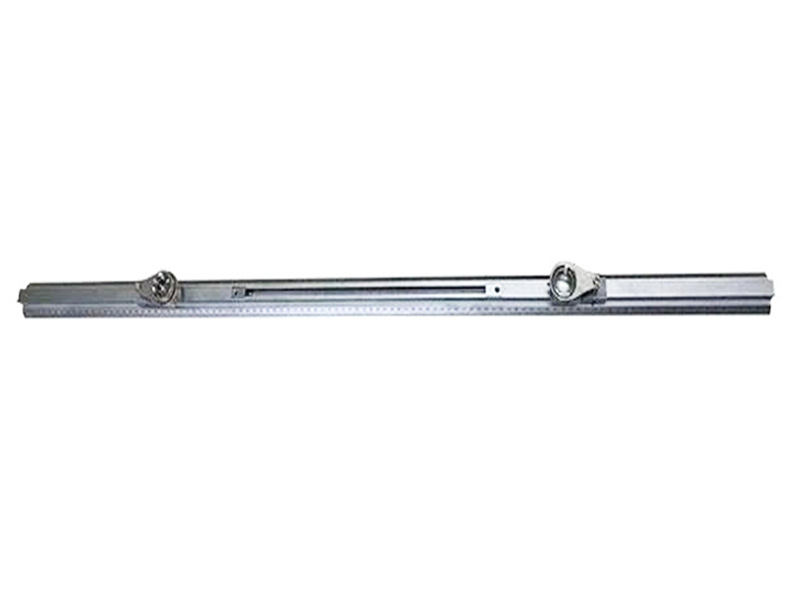

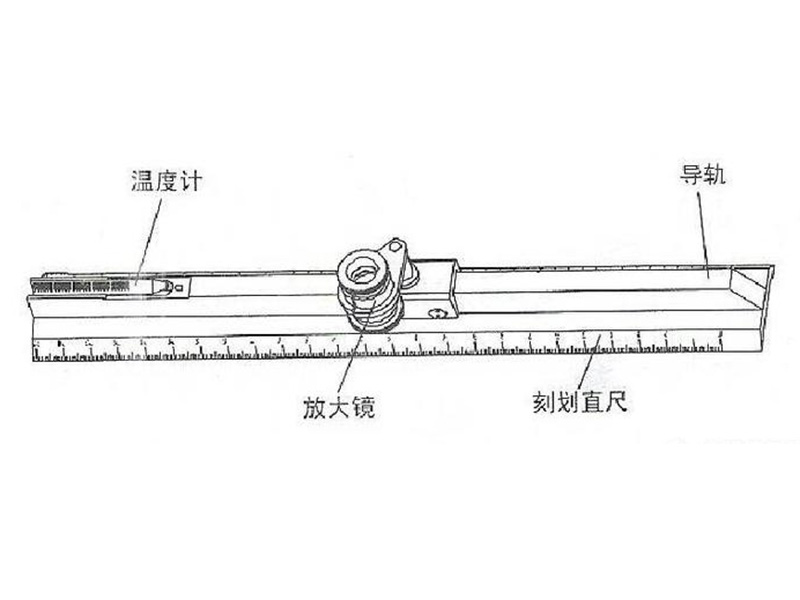

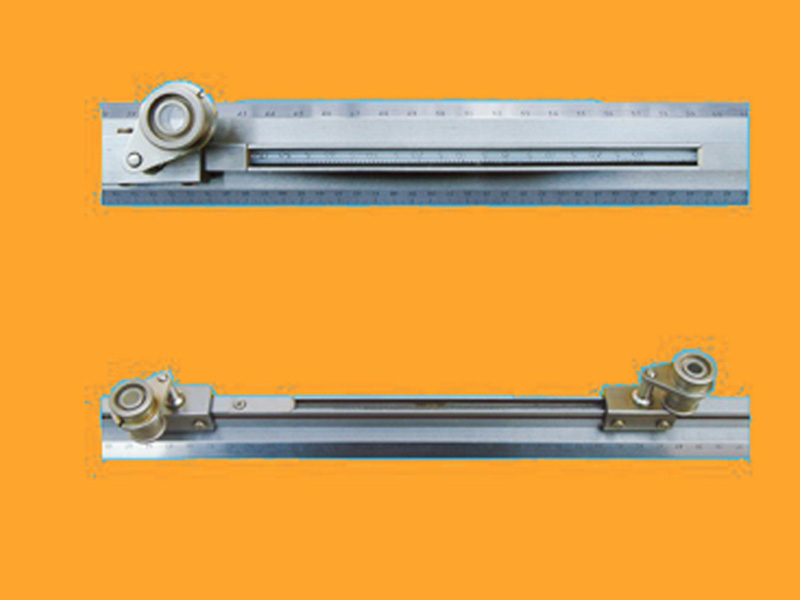

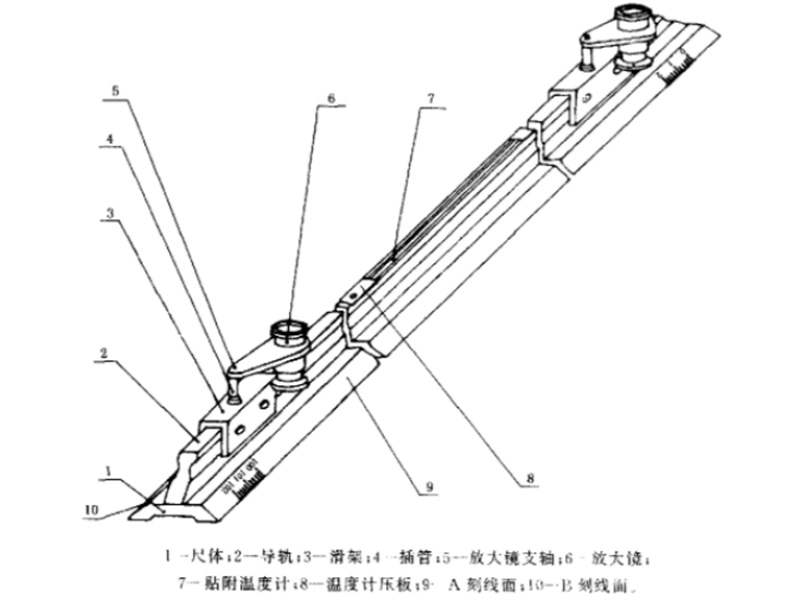

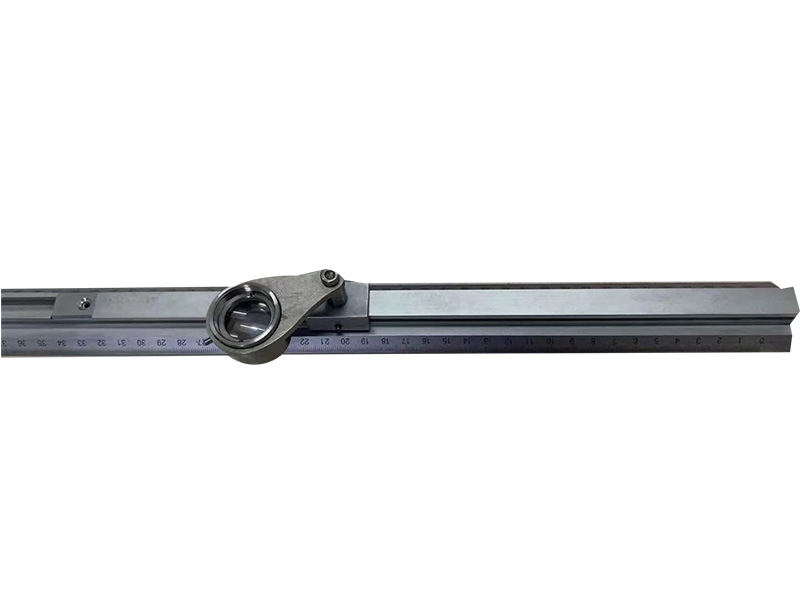

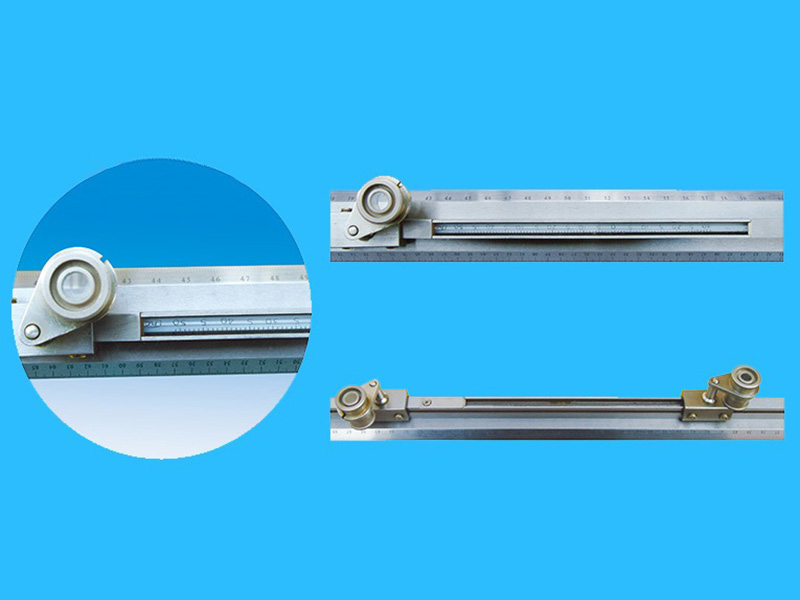

 三等標準金屬線紋尺由下列主要部件組成（見圖一）

1、刻劃直尺，斜面與底面成45°，在上、下斜面刻有分度值為1mm和0.2mm的分劃，每逢10mm刻注記數字。

2、導軌：用11個螺釘將它與刻劃直尺連接起來，以加強其強度

3、溫度計：溫度測量范圍-30℃-45℃，溫度計分度值為0.5℃，每逢5℃刻以數字。

4、放大鏡：二個7X放大鏡供讀數用，放大鏡固定在鏡架的夾圈上，鏡架籍導桿插到滑架上的立管中，放大鏡和滑架可沿導軌移動并能繞立管轉動，放大鏡并能在夾圈上進行上下移動來對焦。
